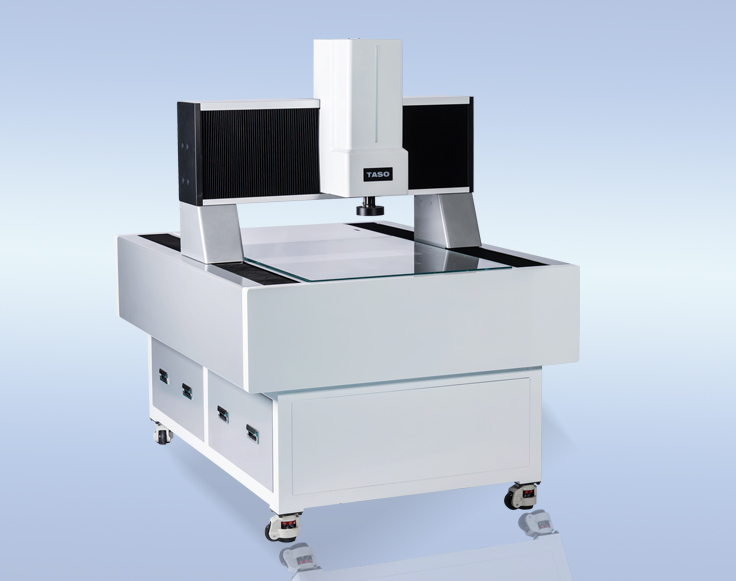

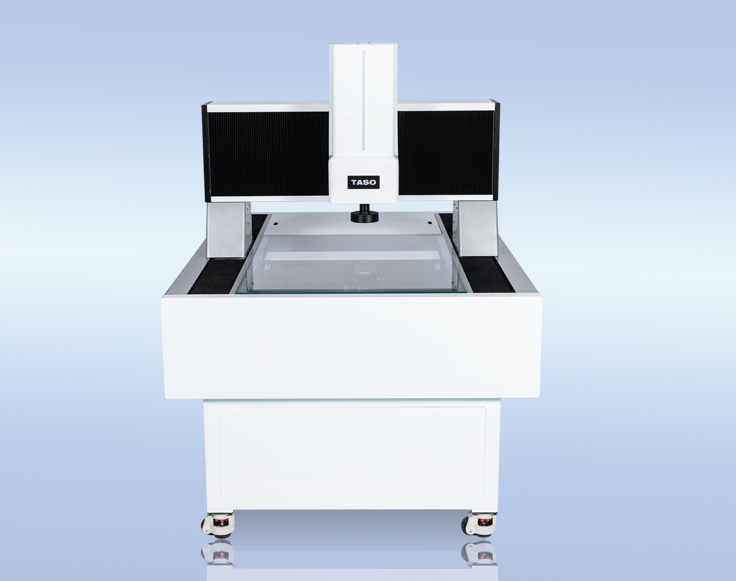

影像測量儀
版權所有 ? 2011-2025 上海臺碩檢測儀器有限公司
備案號：滬ICP備12022528號滬公網安備31011702889002號
技術參數
| 型號 | QVME6050H | QVME8060H | QVME1210H | QVME2015H |
| 量程X*Y軸*Z軸 | 500*600*200 | 600*800*200 | 1000*1200*200 | 1500*2000*200 |
| 外形尺寸 | 1400*1100*1628 | 1650*1240*1676 | 2300*1810*1720 | 4200*2500*1750 |
| Z軸實測高度 | ≤130 | |||
| 建議承重 | ≤60 | ≤50 | ||
| XY軸線性精度(μm) | E=(2.5+L/200) | E=(3.0+L/200) | ||
| Z軸線性精度(μm) | E=(5.0+L/100) | |||
| 速度 | XY軸(mm/s):<500 Z軸(mm/s):<100 | |||
| 光柵尺 | 0.5μm金屬貼片光柵尺 | |||
| 圖像傳感器 | 工業數字攝像機 | |||
| 光學鏡頭 | 高清光學鏡頭，光學放大倍率0.7×-4.5×連續變倍 | |||
| 放大倍率 | 影像放大倍率約30-185X | |||
| 光源 | 落射光：五環八區LED冷光源，各段獨立操控，256級亮度可調 | |||
| 輪廓光：圓形LED冷光源，亮度程控微調 | ||||
| 運動控制 | 4軸CNC伺服控制系統(X、Y、Z、Z0OM) | |||
| 測量軟件 | Taso定制版專業測量軟件 | |||
| 建議工作環境 | 溫度20±3℃,濕度35%-80%,振動<0.002g,低于15Hz | |||
| 電源 | AC 220±5V50Hz | |||
| 重量約 | 780 | 1200 | 1800 | 2500 |
