現代加工零件質量控制的必備精密測量?jī)x器。在汽車制造、航空航天、精密軸承、精密機械加工電機、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件及鐵路等各大行業廣泛使用，同時也適用于科研院所、大專院校、計量機構和企業計量室及標準化車間。

測量原理

   該儀器為直角坐標測量法，觸針接觸式。X 軸采用高精密的摩擦導軌為基準，Z1 軸采用數字傳感器，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。

測量功能

可測量各種精密機械零件的素線和截面輪廓形狀參數

1、角度處理 (坐標角度、與Y坐標的夾角、兩直線夾角) 。

2、圓處理(直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓心的距離、圓心到直線距離)。

3、點線處理 (交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離) 。

4、直線度、槽深、槽寬、凸度、溝邊距、溝心距、水平距離、垂直距離等形狀參數。

主要選型因素

1、測量范圍

X軸 (橫導軌)：100mm、120mm、150mm、200mm（可選）

Z1軸(傳感器) : 20mm、40mm、60mm（可選）

Z軸 (立柱) :400mm、500mm (更高可以定制)

2、測量精度

1.3um、1.0um、0.8um、0.6um等（可選）

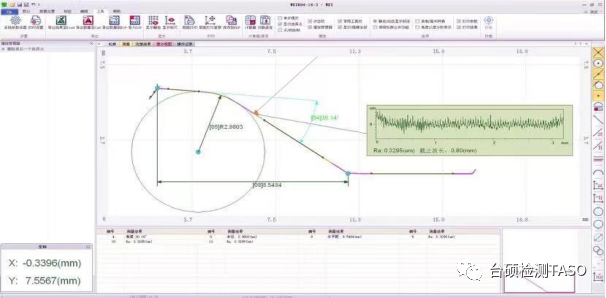

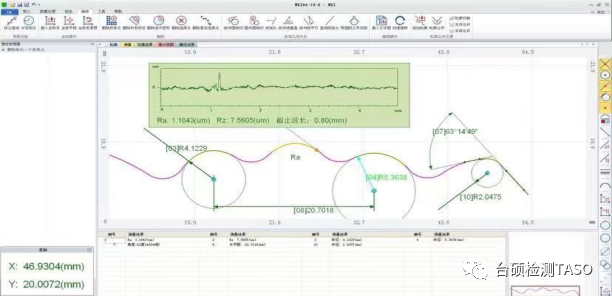

主要軟件功能

日常故障排除及檢修

1、測值不準確或測值不穩定

測量時是否按標準操作。

工件和測頭是否干凈。

立柱是否松動，數字傳感器信號是正常，零位是否準確。工作臺是否松動。

移動導軌光柵信號是否正常，設置是否準確。

接地是否良好。

檢查震源(或較大的聲音、或電風扇吹到傳感器)。附近有沒有震動較大的設備

檢查電源，有沒有電磁干擾，如附近有沒有大平面磨床及大容性/感性負載。

傳感器是否損壞。

2、傳感器沒信號

傳感器線路是否松動;

電器盒是否打開;

傳感器零位信號是否正常。

3、儀器不采樣

讀數頭線路是否松動;

讀數頭位置跑偏，指示燈顯示紅色;

軟件是否被改動;

電機是否走動;

如以上都不是，可判斷讀數頭是否損壞。

4、導軌電機不動

電機線路是否松動;

電機驅動器上電流有沒有達到要求;

電機開關是否打開;

如以上都不是，可判斷電機或電機驅動器是否損壞。

5、電腦死機

采樣時死機，重啟電腦；

其它情況死機檢查電源，有沒有電磁干擾，如附近有沒有大平面磨床及大容性/感性負載

檢查接地是否正常。

電腦的連接線是否有松脫。

6、電腦不能啟動

請認真仔細檢查電源;

電腦里主板或內存條是否松動。
