什么是輪廓儀?輪廓儀是測量各種機械零件素線形狀和截面輪廓形狀的精密設備。在軸承行業中可測量各種滾動體及滾道的素線形狀,如:凸出量、接觸角、曲面曲率半徑和基準件角度等,在機械行業中可測量各種零件的直線度、線輪廓度、平行度、傾斜度、角度。特別適用于汽車、拖拉機、摩托車活塞的外型的測量。該研潤企業生產儀器采用微機控制,自動實現測量循環,自動消除安裝誤差,直接顯示所測零件的形狀及參數,并可打印圖形和數據,供產品質量檢測及工藝分析。

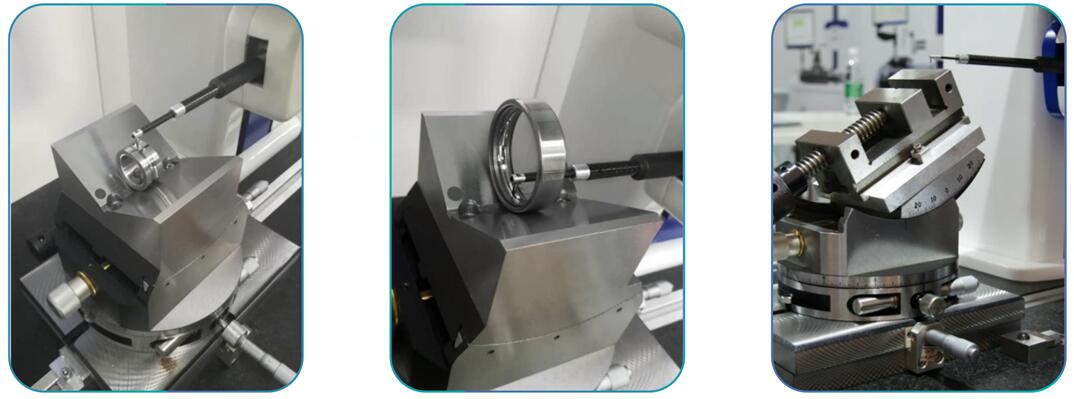

輪廓儀測量原理?輪廓儀是通過儀器的觸針與被測表面的滑移進行測量的,是接觸測量。其主要優點是可以直接量某些難以測量到的零件表面,如孔、槽等的表面粗糙度,又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀,且測量速度快、結果可靠、操作方便。

輪廓儀的性能特點?高精度、高穩定性、高重復性:能夠滿足被測件測量精度要求;智能化管理與檢測軟件系統:儀器操作界面友好,操作者很容易即可基本掌握儀器操作,使用十分簡便;可進行多參數測量自動評價等;測量力可根據要求設置調整;智能保護系統:一旦出現主機與被測工件或夾具相撞、或測針在掃描過程中出現拉力過大,儀器會停止掃描保護測量系統和測針;靈活手動控制:儀器配置了操作桿,可在測量工件前對測針進行粗定位;在脫離電腦的情況下,讓測針左右、上下快速移動。
