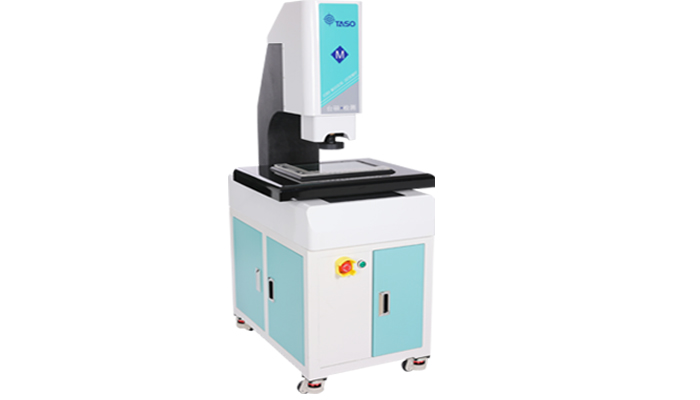

影像儀又名影像測量儀、影像式精密測繪儀、光學測量儀。它是在測量投影儀的基礎上進行的一次質的飛躍，它將工業計量方式從傳統的光學投影對位提升到了依托于數位影像時代而產生的計算機屏幕測量。

影像儀是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像鏡頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在X、Y方向上移動由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。

影像測量儀是一種由高解析度CCD彩色攝像器、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。

廣泛應用在各種不同的精密零部件的測量中。主要用于在卡尺、角度尺很難測量到或根本測量不到的，但在裝配中起著重要的零部件尺寸、角度等的測量中，適用于以二維平面測量為目的的一切應用領域，機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表、螺絲、彈簧、齒輪、電線電纜、刀具、篩網等。
