技術參數
| 名稱 | 規格 | |

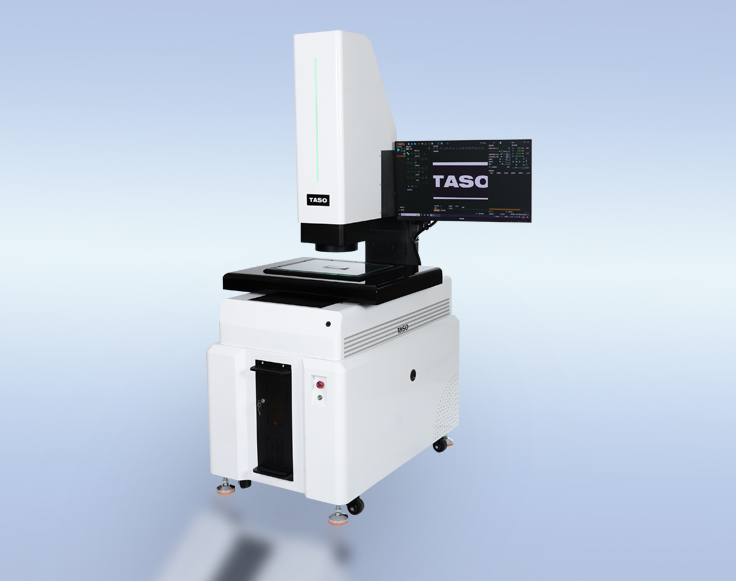

| 雙視野拼接測量儀 | TSE-432FS | |
| 設備尺寸（長/寬/高） | 1100mm * 790mm * 1950mm | |
| 移動行程(X/Y/Z) | 400mm * 300mm * 200mm | |
| 設備重量 | 380kg | |
| 工作臺承重 | 30kg | |
| 最小顯示分辨率 | 0.0001mm | |
| 數字相機 | 廣視野/高精度：2000萬像素CMOS數字相機 | |
| 鏡頭 | l 遠心鏡頭 | l 高分辨率雙倍率雙遠心鏡頭 |
| l 倍率/景深 | l 廣視野：0.16X / 6mm 高精度：0.64X / 0.5mm | |
| 視野 | 廣視野：82mm*55mm 高精度：21mm*14mm | |
| 測量視野 | 廣視野：400mm*300mm 高精度：400mm*300mm | |
| 測量精度 | 廣視野 | l 移動測量（拼接測量）精度≤±(3.5+L/150)μm 重復精度≤±1.5μm |
| l 固定視野測量（無拼接）精度≤±3μm 重復精度≤±1μm | ||
| （*以測量標準器為被測產品,在使用環境下進行測量。） | ||
| 高精度 | l 移動測量（拼接測量）精度≤±(2+L/150)μm 重復精度≤±1μm | |
| l 固定視野測量（無拼接）精度≤±1.2μm 重復精度≤±0.5μm | ||
| （*以測量標準器為被測產品,在使用環境下進行測量。） | ||
| 光源 | 輪廓光 | l 同軸遠心光源（綠光） |
| 升降光 | l 組合式環光（四分區白光45°+綠光0° ） | |
| 玻璃 | 高精度光學玻璃：428mm*328mm | |
| 光柵尺 | 進口雷尼紹高精度貼片光柵尺,分辨率0.1μm | |
| 導軌 | 日本THK或臺灣上銀高精度P級導軌 | |
| 電機 | 進口交流伺服電機：200W | |
| 機臺底座、Z軸立柱 | 高精度濟南青大理石 00 級 | |
| 軟件 | 智能拼接儀測量軟件：TASO-8.0E（可對接MS系統） | |
| 加密鎖 | TASO軟件專用 | |
| 傳動方式 | X、Y、Z 軸均采用TBI研磨絲桿 | |
| 測量方式 | Z軸鏡頭移動，工作臺XY軸移動測量 （4軸自動） | |
| 操作方式 | 電腦編程操控，4軸均為可編程、程序自動控制 | |
| 電源 | AC 220±5V、50Hz | |
| 使用環境 | 溫度 20±3 ℃，且溫度變化不大于 1°C/h。 | |
| （注：設備和測量標準器在室內溫度平衡時間＞12h） | ||
| 濕度35%-75%，振動＜0.002g | ||
| 電腦 | 品牌電腦：CPU/I7，內存/32G，固態硬盤/500，獨立顯卡/4G | |
| 設備桌子/電腦桌 | 定制電腦桌 | |
| 專用操控桿（選配） | X/Y/Z軸控制遙控手柄 | |
