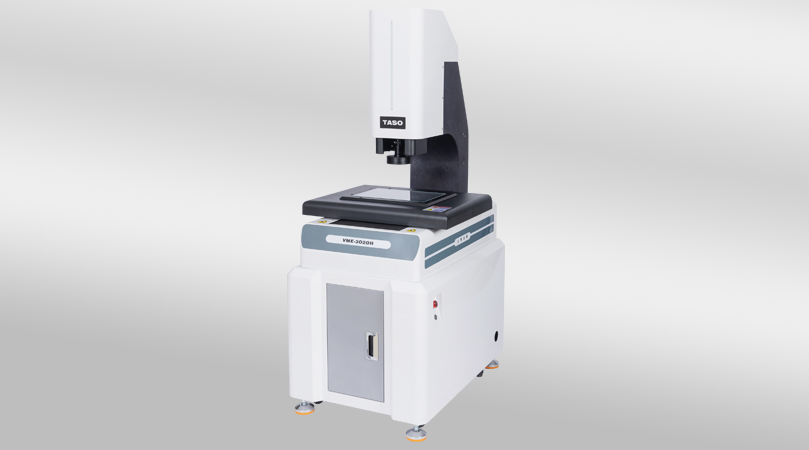

在精密電子行業中，自動影像儀憑借其高精度測量、自動化操作、非接觸式檢測等核心優勢，成為半導體、PCB（印制電路板）、精密元器件等領域質量控制的關鍵設備。以下從應用場景、技術特點、實際價值等方面解析其出色表現：

精密電子行業的檢測痛點與自動影像儀的適配性

行業檢測需求特點

微米級精度要求：半導體芯片線寬、PCB 孔徑 / 間距、電子元件引腳間距等尺寸公差?？刂圃?±5μm 以內，傳統人工測量（如卡尺、投影儀）難以滿足效率與精度需求。

復雜幾何特征：電子元件（如 QFP 封裝芯片、SMT 元件）存在大量二維 / 三維復合結構（如焊盤、引腳共面度、曲面弧度），需多角度、多維度測量。

批量快速檢測：生產線日均產出數十萬件元件，需檢測設備具備分鐘級單工位測量效率和全流程自動化能力，避免人工疲勞導致的漏檢。

非接觸式檢測剛需：精密元件表面易劃傷（如 FPC 柔性電路板），傳統接觸式測量（如三坐標測量機）可能造成物理損傷，影響產品良率。

自動影像儀的技術破局

通過光學成像 + 數字圖像處理 + 自動運動控制的技術組合，實現：

亞微米級測量精度（重復精度≤±2μm）；

多傳感器融合（光學鏡頭 + 激光位移傳感器 + 接觸式探針），兼容二維尺寸與三維形貌檢測；

全自動編程測量：一次編程可批量檢測同類工件，大幅降低人工操作誤差。
