| 名稱 | 規格 |

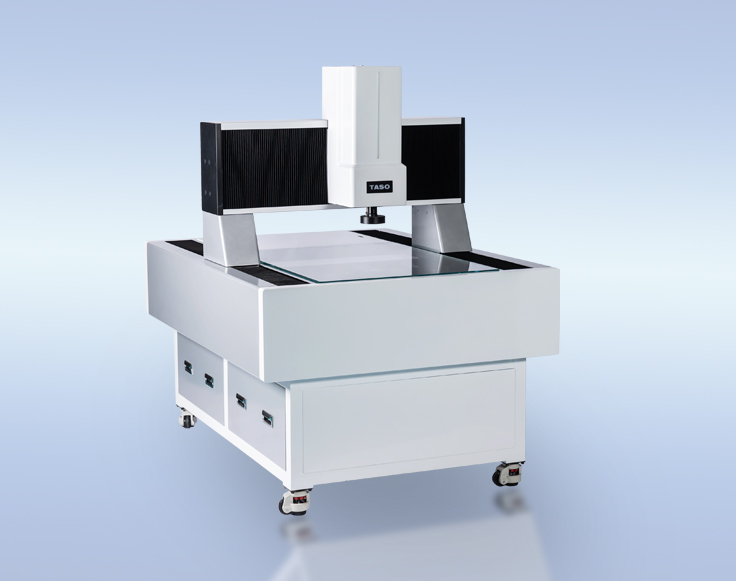

| 龍門雙鏡頭拼接測量?jī)x | TSE-6050F |
| 行程(X/Y/Z) | 600mm * 500mm * 200mm |
| 設備尺寸（長/寬/高） | 1550mm * 1200mm * 1700mm |
| 測量速度 | 500mm/s |
| 設備重量 | 1900kg |
| 工作臺承重 | 40kg |
| 最小顯示分辨率 | 0.0001mm |
| 相機 | 2000萬像素CMOS數字相機 |
| 鏡頭 | 遠心鏡頭 | 高分辨率雙遠心鏡頭 |
| 倍率/景深 | 0.16X / 6mm |
| 視野 | 82mm*55mm |
| 測量視野 | 280*175mm |
| 測量精度 | 廣視野 | 移動測量（拼接測量）精度≤±(4.5+L/150)μm 重復精度≤±2.3μm |
| 固定視野測量（無拼接）精度≤±3μm 重復精度≤±1μm |
| （*以測量標準器為被測產品,在使用環境下進行測量。） |
| 光源 | 輪廓光 | 同軸遠心光源（綠光） |
| 升降光 | 組合式環光（四分區白光45°+綠光0° ） |
| 玻璃 | 高精度光學玻璃：760*850mm |
| 光柵尺 | 進口高精度貼片光柵尺,分辨率0.5μm |
| 導軌 | 日本THK或臺灣上銀高精度P級導軌 |
| 電機 | X、Y軸直線電機＋Z軸進口交流伺服電機：MHMF021 |
| 機臺底座、Z軸立柱 | 高精度濟南青大理石 00 級 |
| 軟件 | 智能拼接儀測量軟件：TASO-8.0E（可對接MS系統） |
| 加密鎖 | TASO軟件專用 |
| 傳動方式 | X、Y軸均采用直線電機驅動、Z 軸采用TBI研磨絲桿 |
| 測量方式 | 鏡頭移動，工作臺固定測量 （4軸自動） |
| 操作方式 | 電腦編程、手操桿操控3軸均為可編程、程序自動控制； |
| 電源 | AC 220±5V、50Hz |
| 使用環境 | 溫度 20±3 ℃，且溫度變化不大于 1°C/h。 |
| （注：設備和測量標準器在室內溫度平衡時間＞12h） |
| 濕度35%-75%，振動＜0.002g |
| 電腦 | 品牌電腦：CPU/I512代，內存/64G，固態硬盤/500，獨立顯卡/4G |
| 設備桌子/電腦桌 | 定制電腦桌 |
| 專用操控桿（選配） | X/Y/Z軸控制遙控手柄 |
影像測量?jī)x
技術參數
