技術參數
| 名稱 | 規格 | ||

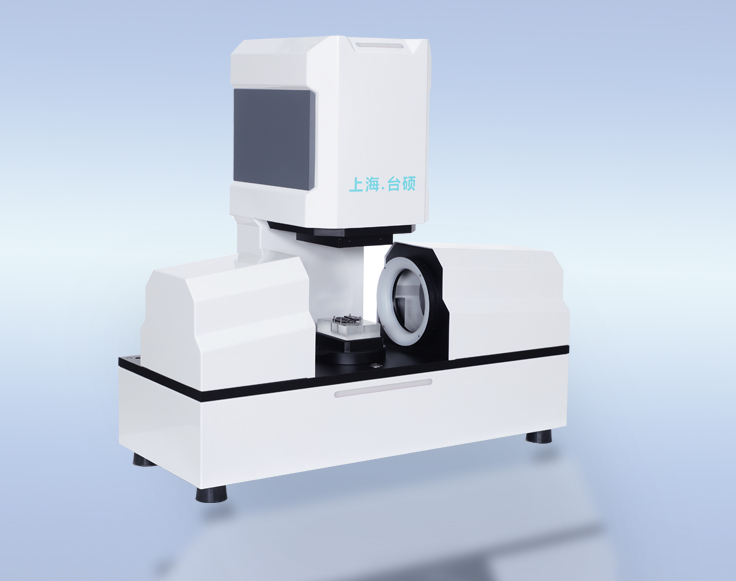

| 立臥一體式閃測儀 | TVE100C | ||
| 行程 | R軸 | 旋轉臺0~340°任意旋轉 | |
| X軸 | 40mm | ||
| Z軸 | 75mm | ||
| 設備尺寸（長/寬/高） | 720mm * 295mm * 695mm （*注：顯示器未計算） | ||
| 設備重量 | 65kg | ||
| 工作臺承重 | ＜3kg | ||
| 最小顯示分辨率 | 0.0001mm | ||
| 相機（X/Z軸） | 2000萬像素CMOS數字相機 | ||
| 鏡頭 | 鏡頭 | 高分辨率雙遠心鏡頭 | |
| （X/Z軸） | 倍率 | 廣視野：0.11x | |
| 景深 | 廣視野：10mm | ||
| 光源 | 視野 |  廣視野：Φ100mm * W80mm 如圖： | |
| 測量精度 | 廣視野：精度≤±3.2μm 重復精度≤±1.2μm ； | ||
| （*注：以測量標準器為被測產品,在使用環境下進行測量） | |||
| 輪廓光（X軸） | 雙遠心輪廓光 | ||
| （X/Z軸） | 表面光（X軸） | 環型表面光 | |
| 輪廓光（Z軸） | 平面底光 | ||
| 表面光（Z軸） | 組合式環光（白光45°+綠光0° ） | ||
| 核心軟件算法 | 基于機器學習的圖像輪廓匹配算法 | ||
| 亞像素精度幾何測量算法 | |||
| 非線性光學系統畸變校正算法 | |||
| 多核、多 CPU、GPU 等圖像加速處理算法 | |||
| 工作臺 | 高清亞克力玻璃（可定制治具） | ||
| 導軌 | 高精度防錯位交叉導軌/直線導軌 | ||
| 電機（X/R/Z/Z1四軸） | 步進電機：57/42 | ||
| 減速機（R軸） | 高精中空減速機MTG60 | ||
| 機臺底座 | 航空鋁材＋時效處理 | ||
| 軟件 | 智能測量軟件：TASO-8.0E（可對接MS系統） | ||
| 加密鎖 | 軟件終身免費升級 | ||
| 測量方式 | 鏡頭X軸、Z軸、升降光自動移動測量，工作臺可旋轉測量 （4軸自動） | ||
| 操作方式 | 電腦編程、程序自動控制； | ||
| 電源 | AC 220±5V、50Hz | ||
| 建議使用環境 | 溫度 20±3 ℃，且溫度變化不大于 1°C/h。 | ||
| （注：設備和測量標準器在室內溫度平衡時間＞12h） | |||
| 濕度35%-75%，振動＜0.002g | |||
| 電腦 | 品牌電腦：CPU/I512代，內存/32G，固態硬盤/500G，獨立顯卡/4G | ||
