技術參數
| 名稱 | 規格 | |

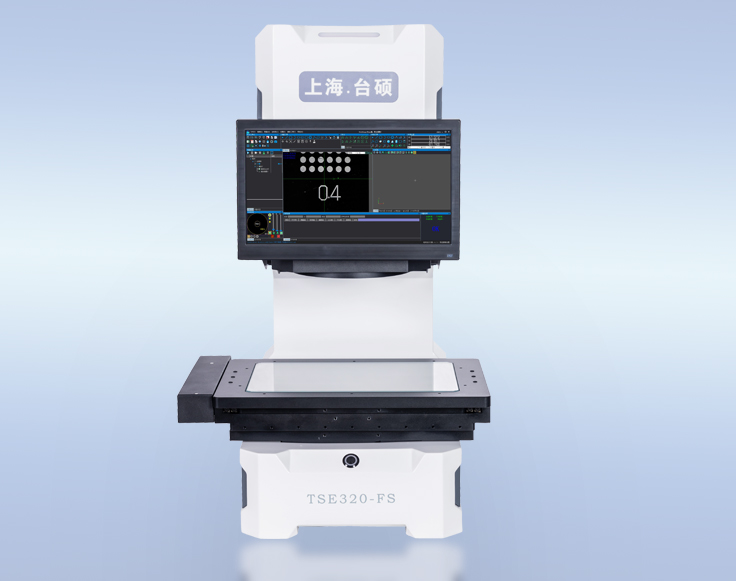

| 雙視野拼接閃測儀 | TSE-320FS | |
| 設備尺寸（長/寬/高） | 540mm * 465mm * 760mm | |
| 移動行程(X/Y/Z) | 200mm * 120mm * 75mm | |
| 設備重量 | 70kg | |
| 工作臺承重 | 5kg | |
| 最小顯示分辨率 | 0.0001mm | |
| 數字相機 | 廣視野/高精度：2000萬像素CMOS數字相機 | |
| 鏡頭 | 遠心鏡頭 | 高分辨率雙倍率雙遠心鏡頭 |
| 倍率/景深 | 廣視野：0.16X / 6mm 高精度：0.64X / 0.5mm | |
| 視野 | 廣視野：82mm*55mm 高精度：21mm*14mm | |
| 測量視野 | 廣視野：280mm*175mm 高精度：220mm*130mm | |
| 測量精度 | 廣視野 | 移動測量（拼接測量）精度≤±(4.5+L/150)μm 重復精度≤±1.5μm |
| 固定視野測量（無拼接）精度≤±3μm 重復精度≤±1μm | ||
| （*注：以測量標準器為被測產品,在使用環境下進行測量） | ||
| 高精度 | 移動測量（拼接測量）精度≤±(2.2+L/150)μm 重復精度≤±1μm | |
| 固定視野測量（無拼接）精度≤±1.5μm 重復精度≤±0.5μm | ||
| （*注：以測量標準器為被測產品,在使用環境下進行測量） | ||
| 光源 | 輪廓光 | 同軸遠心光源（綠光） |
| 升降光 | 組合式環光（四分區白光45°+綠光0° ） | |
| 玻璃 | 高精度光學玻璃：320mm*220mm | |
| 光柵尺 | 進口雷尼紹高精度貼片光柵尺,分辨率0.5μm | |
| 導軌 | XYZ高精度交叉導軌 | |
| 電機 | 步進電機：35/42/57 | |
| 機臺底座、Z軸立柱 | 高強度航空鋁合金＋時效處理 | |
| 軟件 | 智能拼接儀測量軟件：TASO-8.0SD（可對接MS系統） | |
| 加密鎖 | 軟件終身免費升級 | |
| 傳動方式 | X、Y 軸均采用C5研磨絲桿 | |
| 測量方式 | 工作臺XY軸+鏡頭Z軸+升降光自動移動測量 （4軸自動） | |
| 操作方式 | 電腦編程操控，4軸均為可編程、程序自動控制； | |
| 電源 | AC 220±5V、50Hz | |
| 使用環境 | 溫度 20±3 ℃，且溫度變化不大于 1°C/h。 | |
| （注：設備和測量標準器在室內溫度平衡時間＞12h） | ||
| 濕度35%-75%，振動＜0.002g | ||
| 電腦 | 品牌電腦：CPU/I512代，內存/32G，固態硬盤/500，獨立顯卡/4G | |
| 顯示器 | 設備顯示器 | 13.3寸高清1920*1080 |
| 外接顯示器 | 24寸1920*1080（可選配） | |
