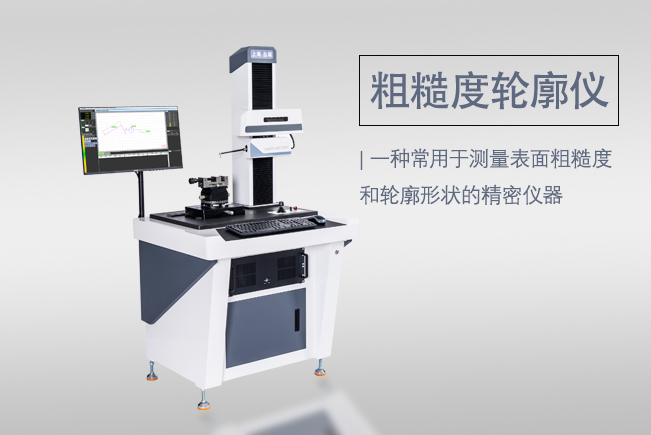

粗糙度輪廓儀是一種常用于測量表面粗糙度和輪廓形狀的精密儀器，雖然其主要功能并非測量角度，但通過一定的測量方法和數據處理技巧，也可以實現對產品角度的精確測量。
測量原理
粗糙度輪廓儀通過觸針或非接觸式傳感器沿被測表面進行掃描，記錄表面輪廓的起伏變化數據。測量角度時，利用三角函數關系，通過測量被測角度兩條邊的高度差和水平距離，計算出角度的數值。
測量步驟
準備工作
確保被測產品表面清潔、無油污、無毛刺，避免影響測量結果。
根據被測產品的材質和表面特征，選擇合適的觸針或傳感器。觸針的針尖半徑應足夠小，以保證能夠準確捕捉表面輪廓的細節；非接觸式傳感器則需注意測量范圍和精度。
將粗糙度輪廓儀放置在穩定的工作臺上，并進行校準，確保儀器處于正常工作狀態。
測量過程
將被測產品固定在儀器的工作臺上，確保其位置穩定，不會在測量過程中發生移動。
設定測量參數，包括測量長度、采樣間隔等。測量長度應覆蓋被測角度的兩條邊，采樣間隔應根據測量精度要求進行設置，一般來說，采樣間隔越小，測量精度越高。
啟動儀器，使觸針或傳感器沿被測角度的一條邊進行掃描，記錄下該邊的輪廓數據。
保持產品位置不變，使觸針或傳感器沿被測角度的另一條邊進行掃描，記錄下相應的輪廓數據。
數據處理
將測量得到的兩條邊的輪廓數據導入到數據分析軟件中。
在軟件中選擇合適的分析工具，提取兩條邊的高度差和水平距離數據。
根據三角函數關系，使用公式 “角度 = arctan (高度差 / 水平距離)” 計算出被測角度的數值。
注意事項
測量過程中，要保持儀器和被測產品的穩定，避免因振動或移動導致測量誤差。
定期對粗糙度輪廓儀進行校準和維護，確保儀器的測量精度。
對于角度較小的被測產品，應適當增加測量長度和采樣點數，以提高測量精度。
在數據處理過程中，要注意單位的統一，避免因單位換算錯誤導致測量結果不準確。
